Équerre à rapporteur multifonction – Répliques Lee Valley

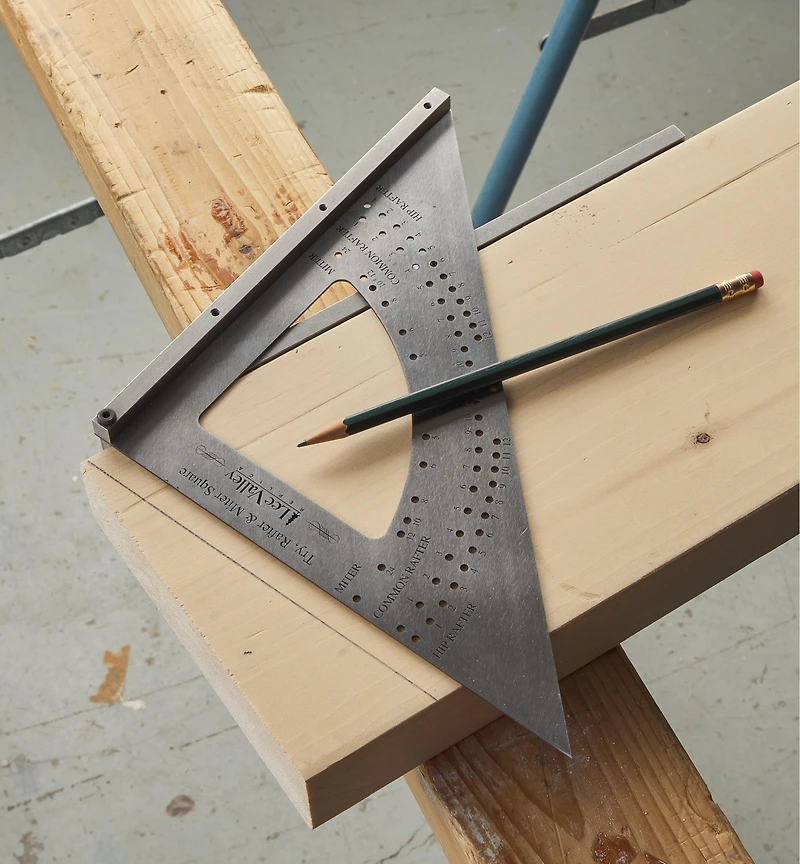

Inspirée d’un outil ancien de la collection de Lee Valley, cette équerre simplifie le traçage souvent complexe des chevrons et des onglets.

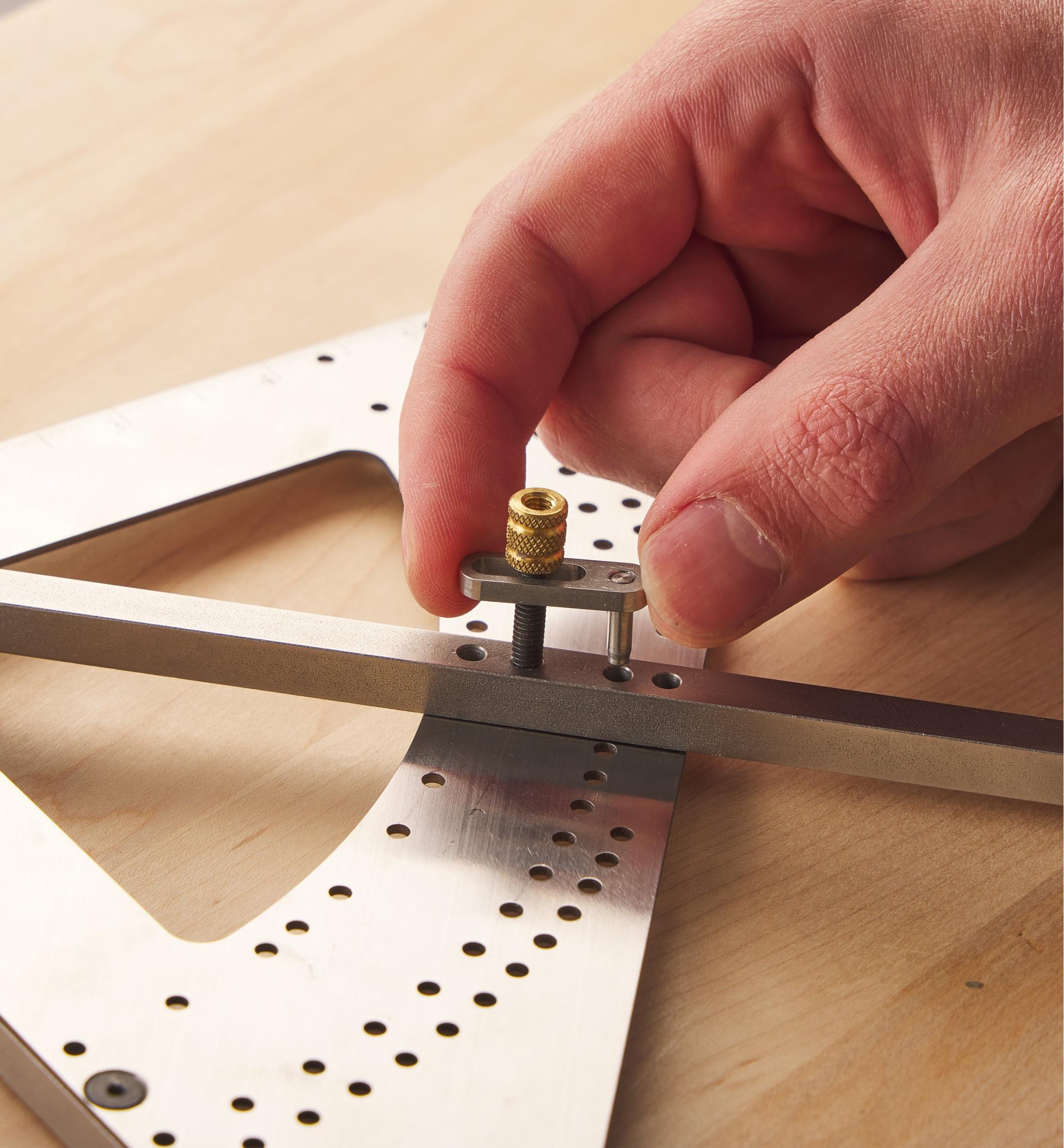

Breveté en 1914, le modèle original ressemble à une équerre à rapporteur dotée d’un guide pivotant qui peut être verrouillé à divers angles courants d’onglets, de chevrons ou d’arêtiers. Une tige amovible sur le guide pivotant s’insère dans l’une ou l’autre des trois séries de trous d’indexation pour bloquer un angle. On peut ensuite verrouiller le guide en serrant la molette en laiton.

Pour les coupes verticales des chevrons communs ou des arêtiers, de même que les angles des poutres de noue, il est possible de sélectionner une pente de toit de 1 à 12 (par exemple, le trou n^o 4 pour chevron commun donne une pente de 4/12), puis de tracer la ligne avec l’équerre sans avoir à effectuer de calcul ni à consulter un tableau.

Les 13 positions pour onglets, numérotées de 4 à 24, donnent les angles pour des assemblages de polygones selon le nombre de côtés. Par exemple, le trou n^o 4 donne un onglet à 45° pour faire une structure à 4 côtés, tandis que le n^o 8 donne un angle de 22,5°, pour une structure à 8 côtés, et ainsi de suite.

L’équerre a une hypoténuse de 11 1/4 po, un guide pivotant de 10 1/4 po et un guide fixe de 8 po × 5/16 po de profondeur pour offrir un appui stable sur les pièces. Les angles et les graduations impériales au dos sont gravés et peints en noir, créant ainsi un bon contraste sur le corps en acier inoxydable.

Une conception simple qui renferme une foule de données géométriques complexes.

Fabriqué au Canada.
